　　在半导体制造领域，晶圆厚度的测量是一个至关重要的环节，它直接影响到产品的性能和良率。传统的测量方法往往面临着精度不足和效率低下的问题。随着科技的进步，光谱公焦传感器应运而生，成为了现代制造业中不可或缺的工具。

　　光谱公焦传感器优点

　　光谱公焦传感器拥有极小的盲区，亚微米级精度，适应于不同被测物环境，如镜面物体、透明物体、半透明物体、膜层厚度、孔深、内壁、多层玻璃厚度检测。广泛应用于半导体、光电子等多个高科技领域。

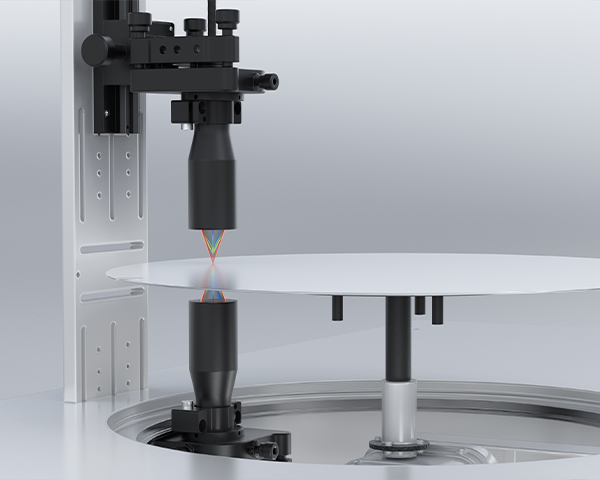

　　硕尔泰的光谱公焦传感器

　　硕尔泰作为光谱公焦传感器领域的领军企业，其产品在技术和质量上都处于行业领先地位。我们的光谱公焦传感器具有以下显著优点：

　　超高精度：硕尔泰光谱公焦传感器的重复精度可达到3纳米，这样的精度在行业内几乎是无与伦比的。

　　线性误差极低：在厚度测量中，线性误差仅为±0.02%，这使得产品在实际应用中能够满足工业标准。

　　绝对精度高达：更高端的系列产品可实现0.03微米的绝对精度，这为客户在高精度制造上提供了有力保障。

　　在高精度测量中的应用

　　随着半导体技术的进步，对晶圆制造的要求也在不断提高。尤其是在纳米级技术的发展中，传统的测量方法已无法满足新材料和新结构的需求。硕尔泰的光谱公焦传感器凭借其卓越的性能，能够在以下几个方面提供巨大的帮助：

　　提高生产效率：由于测量过程快速且无接触，能够大大提升生产线的自动化和生产效率。

　　减少测量误差：高精度的测量数据能够帮助工程师及时发现问题，降低产品的不良率。

　　支持材料研发：在新材料的研发过程中，需要不断调整和测试材料的厚度，硕尔泰的传感器提供了强大的支持，帮助工程师完成材料特性分析。

　　在激烈的市场竞争中，要确保半导体产品的质量和性能，选用高品质的测量仪器至关重要。硕尔泰的光谱公焦传感器凭借其无与伦比的精度和可靠性，为半导体制造业提供了一种高效的解决方案。通过采用先进的测量技术，企业能够显著提高生产效率，降低成本，并在行业中占得先机。

　　选择硕尔泰，拥抱光谱公焦传感器技术的未来，让我们一起推动半导体工业的进步，为每一片晶圆厚度测量带来更高的精准度。
