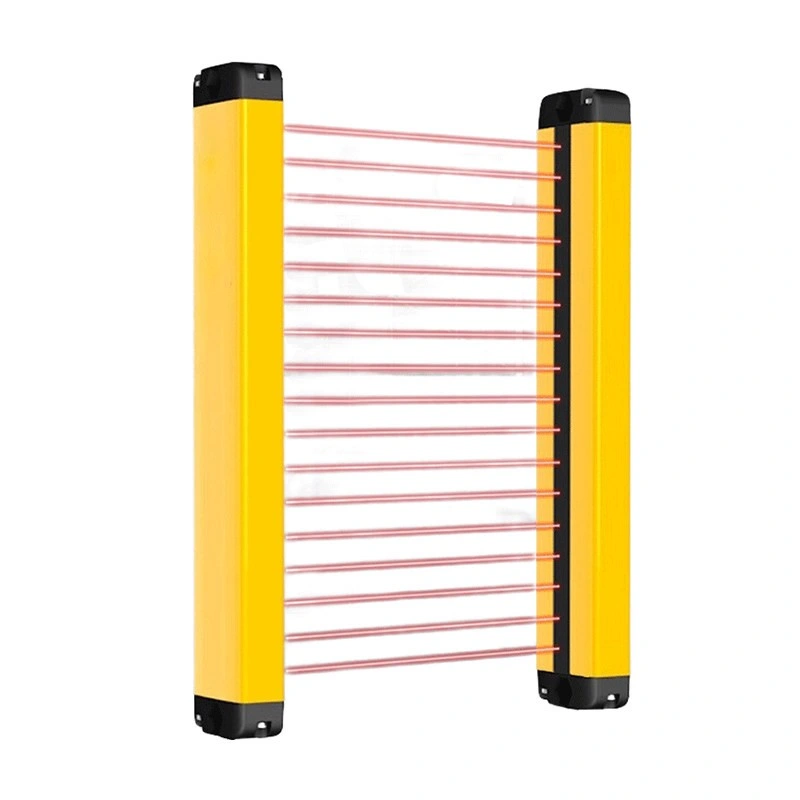

SRZ正面超薄安全光栅

SRZ正面超薄安全光栅技术参数

项目	参数
产品系列	SRZ系列正面超薄安全光栅
产品类型	光同步型安全光栅 / 安全光幕 / 光电保护装置
检测高度	100 mm～3000 mm
光轴数量	6～200
光轴间距	10 mm / 20 mm / 40 mm
对射距离	0～2 m
横截面尺寸	13 × 26 mm
红外波长	940 nm
工作电压	DC12-24V
输出信号	NPN / PNP，常开 NO / 常闭 NC 可选
输出电流	500 mA，NPN / PNP
最大功率	5 W
响应时间	单光轴 200 μs
同步方式	光同步，自动周期扫描
抗光干扰	10000 lux，入射角≥5°
工作温度	-10℃～55℃
工作湿度	0～95%RH
介电强度	AC1500V，1 min无击穿或闪络
绝缘电阻	＞100 MΩ
防护等级	IP65
安装方式	预留孔位安装，支持上下浮动调节
接线方式	可直接接PLC或中间继电器
保护功能	短路保护、过流保护、反接保护
产品特点	正面出光、超薄结构、光同步抗干扰、安装方便、支持定制

SRZ正面超薄安全光栅选型表

光轴间距10 mm产品选型表

保护高度	产品总高度	对射距离	型号
70 mm	117 mm	0～3 m	SRZ-0810NP-NC
110 mm	157 mm	0～3 m	SRZ-1210NP-NC
150 mm	197 mm	0～3 m	SRZ-1610NP-NC
190 mm	237 mm	0～3 m	SRZ-2010NP-NC
230 mm	277 mm	0～3 m	SRZ-2410NP-NC
270 mm	317 mm	0～3 m	SRZ-2810NP-NC
310 mm	357 mm	0～3 m	SRZ-3210NP-NC
350 mm	397 mm	0～3 m	SRZ-3610NP-NC
390 mm	437 mm	0～3 m	SRZ-4010NP-NC
430 mm	477 mm	0～3 m	SRZ-4410NP-NC
470 mm	517 mm	0～3 m	SRZ-4810NP-NC
510 mm	557 mm	0～3 m	SRZ-5210NP-NC
550 mm	597 mm	0～3 m	SRZ-5610NP-NC
590 mm	637 mm	0～3 m	SRZ-6010NP-NC
630 mm	677 mm	0～3 m	SRZ-6410NP-NC
670 mm	717 mm	0～3 m	SRZ-6810NP-NC
710 mm	757 mm	0～3 m	SRZ-7210NP-NC
750 mm	797 mm	0～3 m	SRZ-7610NP-NC
790 mm	837 mm	0～3 m	SRZ-8010NP-NC
830 mm	877 mm	0～3 m	SRZ-8410NP-NC
870 mm	917 mm	0～3 m	SRZ-8810NP-NC
910 mm	957 mm	0～3 m	SRZ-9210NP-NC
950 mm	997 mm	0～3 m	SRZ-9610NP-NC
990 mm	1037 mm	0～3 m	SRZ-10010NP-NC

光轴间距20 mm产品选型表

保护高度	产品总高度	对射距离	型号
100 mm	152 mm	0～3 m	SRZ-0620NP-NC
140 mm	192 mm	0～3 m	SRZ-0820NP-NC
180 mm	232 mm	0～3 m	SRZ-1020NP-NC
220 mm	272 mm	0～3 m	SRZ-1220NP-NC
260 mm	312 mm	0～3 m	SRZ-1420NP-NC
300 mm	352 mm	0～3 m	SRZ-1620NP-NC
340 mm	392 mm	0～3 m	SRZ-1820NP-NC
380 mm	432 mm	0～3 m	SRZ-2020NP-NC
420 mm	472 mm	0～3 m	SRZ-2220NP-NC
460 mm	512 mm	0～3 m	SRZ-2420NP-NC
500 mm	552 mm	0～3 m	SRZ-2620NP-NC
540 mm	592 mm	0～3 m	SRZ-2820NP-NC

光轴间距40 mm产品选型表

保护高度	产品总高度	对射距离	型号
120 mm	182 mm	0～3 m	SRZ-0440NP-NC
200 mm	262 mm	0～3 m	SRZ-0640NP-NC
280 mm	342 mm	0～3 m	SRZ-0840NP-NC
360 mm	422 mm	0～3 m	SRZ-1040NP-NC
440 mm	502 mm	0～3 m	SRZ-1240NP-NC
520 mm	582 mm	0～3 m	SRZ-1440NP-NC
600 mm	662 mm	0～3 m	SRZ-1640NP-NC
680 mm	742 mm	0～3 m	SRZ-1840NP-NC
760 mm	822 mm	0～3 m	SRZ-2040NP-NC
840 mm	902 mm	0～3 m	SRZ-2240NP-NC
920 mm	982 mm	0～3 m	SRZ-2440NP-NC
1000 mm	1062 mm	0～3 m	SRZ-2640NP-NC

型号命名说明

型号段	含义
SRZ	SRZ系列安全光栅
08 / 12 / 16等	光轴数量
10 / 20 / 40	光轴间距，单位mm
NP	NPN / PNP双输出
NC	常闭输出
NO	常开输出
E	上下安装方式

选型建议

10 mm光轴间距适合手指、小物体或更高分辨率安全检测；20 mm光轴间距适合手掌、手臂及常规设备开口保护；40 mm光轴间距适合区域防护、人员进入检测和较大物体通过检测。SRZ系列为正面出光超薄安全光栅，适合冲压设备、自动化装配线、机械手工作区域、上下料工位和非标自动化设备安全防护。检测高度、光轴数量、输出方式、常开常闭和安装方式可根据现场需求定制。
