激光位移传感器

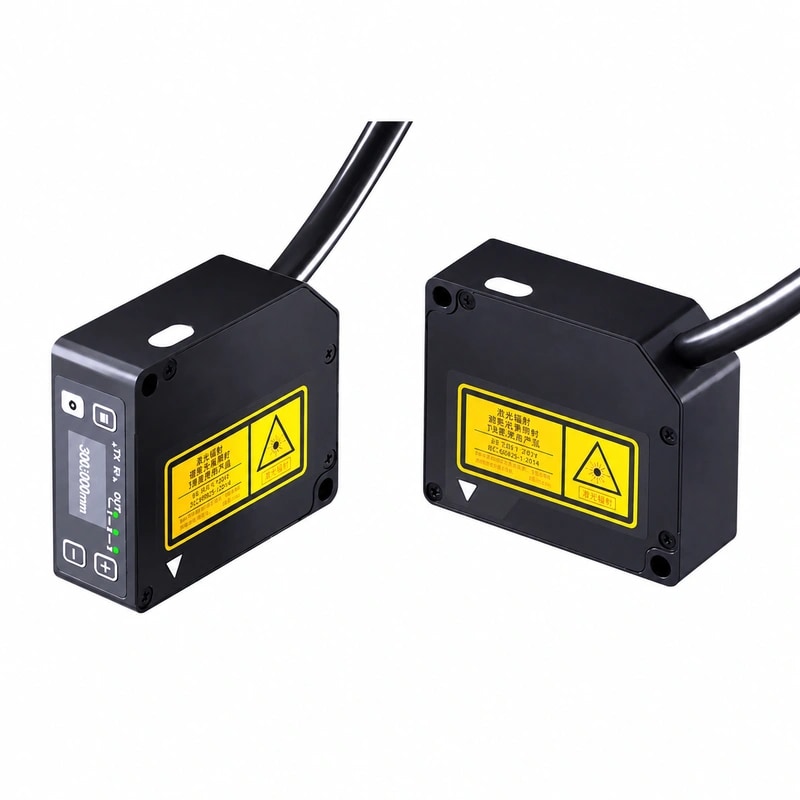

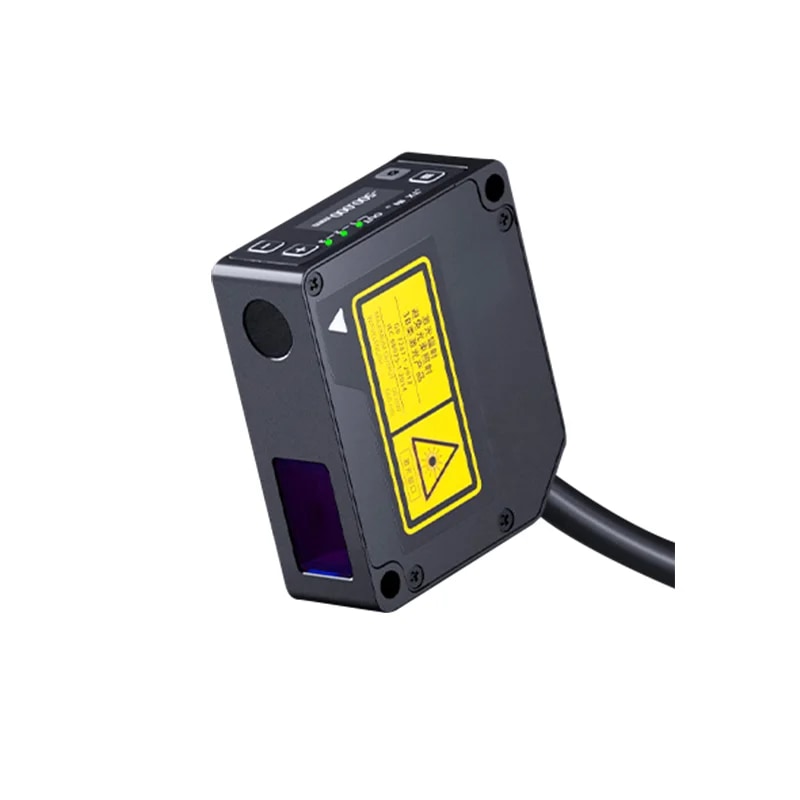

ST-M系列经济型激光位移传感器
型号：ST-M系列经济型激光位移传感器
提供高精度激光位移传感器选型方案，适用于高度、厚度、段差、平面度、跳动、振动等非接触测量场景，支持多量程、多精度、多采样频率及工业通讯输出。
立即询盘核心卖点
- • 0.25微米的重复精度
- • 0.05%F.S的线性度
- • 最高采集频率50khz
- • 多种工业接口支持modbus RUT/以太网/模拟量

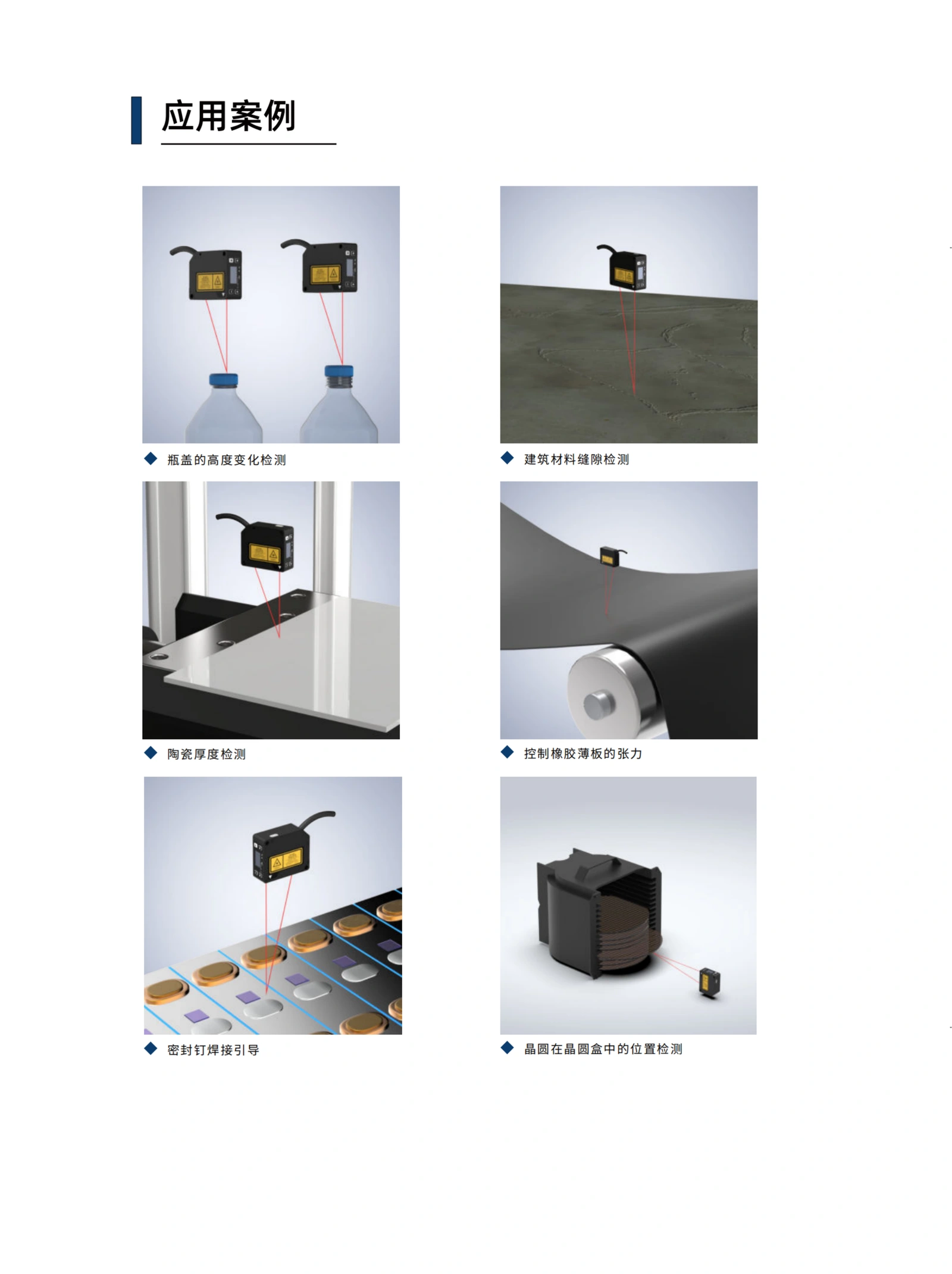

应用场景
- • 高度检测
- • 厚度测
- • 段差测
- • 平面度测
- • 跳动测
- • 振动测
- • 尺寸检测
产品参数
完整参数文字版

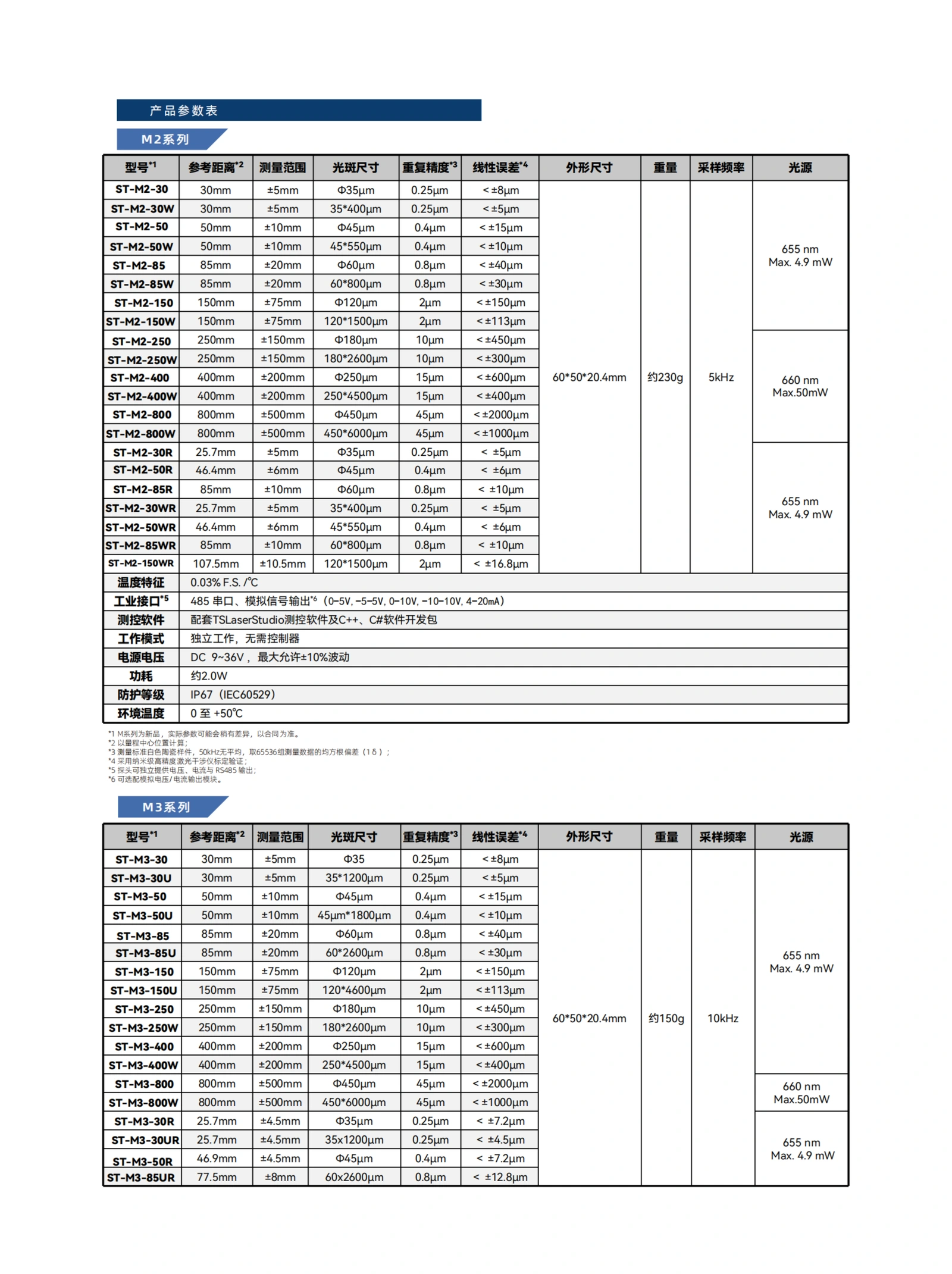

ST-M2系列激光位移传感器参数
| 型号 | 参考距离 | 测量范围 | 重复精度 | 线性误差 | 采样频率 |
|---|---|---|---|---|---|
| ST-M2-30 | 30 mm | ±5 mm | 0.25 μm | ＜±8 μm | 5 kHz |
| ST-M2-30W | 30 mm | ±5 mm | 0.25 μm | ＜±5 μm | 5 kHz |
| ST-M2-50 | 50 mm | ±10 mm | 0.4 μm | ＜±15 μm | 5 kHz |
| ST-M2-50W | 50 mm | ±10 mm | 0.4 μm | ＜±10 μm | 5 kHz |
| ST-M2-85 | 85 mm | ±20 mm | 0.8 μm | ＜±40 μm | 5 kHz |
| ST-M2-85W | 85 mm | ±20 mm | 0.8 μm | ＜±30 μm | 5 kHz |
| ST-M2-150 | 150 mm | ±75 mm | 2 μm | ＜±150 μm | 5 kHz |
| ST-M2-150W | 150 mm | ±75 mm | 2 μm | ＜±113 μm | 5 kHz |
| ST-M2-250 | 250 mm | ±150 mm | 10 μm | ＜±450 μm | 5 kHz |
| ST-M2-250W | 250 mm | ±150 mm | 10 μm | ＜±300 μm | 5 kHz |
| ST-M2-400 | 400 mm | ±200 mm | 15 μm | ＜±600 μm | 5 kHz |
| ST-M2-400W | 400 mm | ±200 mm | 15 μm | ＜±400 μm | 5 kHz |
| ST-M2-800 | 800 mm | ±500 mm | 45 μm | ＜±2000 μm | 5 kHz |
| ST-M2-800W | 800 mm | ±500 mm | 45 μm | ＜±1000 μm | 5 kHz |
| ST-M2-30R | 25.7 mm | ±5 mm | 0.25 μm | ＜±5 μm | 5 kHz |
| ST-M2-50R | 46.4 mm | ±6 mm | 0.4 μm | ＜±6 μm | 5 kHz |
| ST-M2-85R | 85 mm | ±10 mm | 0.8 μm | ＜±10 μm | 5 kHz |
| ST-M2-30WR | 25.7 mm | ±5 mm | 0.25 μm | ＜±5 μm | 5 kHz |
| ST-M2-50WR | 46.4 mm | ±6 mm | 0.4 μm | ＜±6 μm | 5 kHz |
| ST-M2-85WR | 85 mm | ±10 mm | 0.8 μm | ＜±10 μm | 5 kHz |
| ST-M2-150WR | 107.5 mm | ±10.5 mm | 2 μm | ＜±16.8 μm | 5 kHz |
ST-M3系列激光位移传感器参数
| 型号 | 参考距离 | 测量范围 | 重复精度 | 线性误差 | 采样频率 |
|---|---|---|---|---|---|
| ST-M3-30 | 30 mm | ±5 mm | 0.25 μm | ＜±8 μm | 10 kHz |
| ST-M3-30U | 30 mm | ±5 mm | 0.25 μm | ＜±5 μm | 10 kHz |
| ST-M3-50 | 50 mm | ±10 mm | 0.4 μm | ＜±15 μm | 10 kHz |
| ST-M3-50U | 50 mm | ±10 mm | 0.4 μm | ＜±10 μm | 10 kHz |
| ST-M3-85 | 85 mm | ±20 mm | 0.8 μm | ＜±40 μm | 10 kHz |
| ST-M3-85U | 85 mm | ±20 mm | 0.8 μm | ＜±30 μm | 10 kHz |
| ST-M3-150 | 150 mm | ±75 mm | 2 μm | ＜±150 μm | 10 kHz |
| ST-M3-150U | 150 mm | ±75 mm | 2 μm | ＜±113 μm | 10 kHz |
| ST-M3-250 | 250 mm | ±150 mm | 10 μm | ＜±450 μm | 10 kHz |
| ST-M3-250W | 250 mm | ±150 mm | 10 μm | ＜±300 μm | 10 kHz |
| ST-M3-400 | 400 mm | ±200 mm | 15 μm | ＜±600 μm | 10 kHz |
| ST-M3-400W | 400 mm | ±200 mm | 15 μm | ＜±400 μm | 10 kHz |
| ST-M3-800 | 800 mm | ±500 mm | 45 μm | ＜±2000 μm | 10 kHz |
| ST-M3-800W | 800 mm | ±500 mm | 45 μm | ＜±1000 μm | 10 kHz |
| ST-M3-30R | 25.7 mm | ±4.5 mm | 0.25 μm | ＜±7.2 μm | 10 kHz |
| ST-M3-30UR | 25.7 mm | ±4.5 mm | 0.25 μm | ＜±4.5 μm | 10 kHz |
| ST-M3-50R | 46.9 mm | ±4.5 mm | 0.4 μm | ＜±7.2 μm | 10 kHz |
| ST-M3-85UR | 77.5 mm | ±8 mm | 0.8 μm | ＜±12.8 μm | 10 kHz |

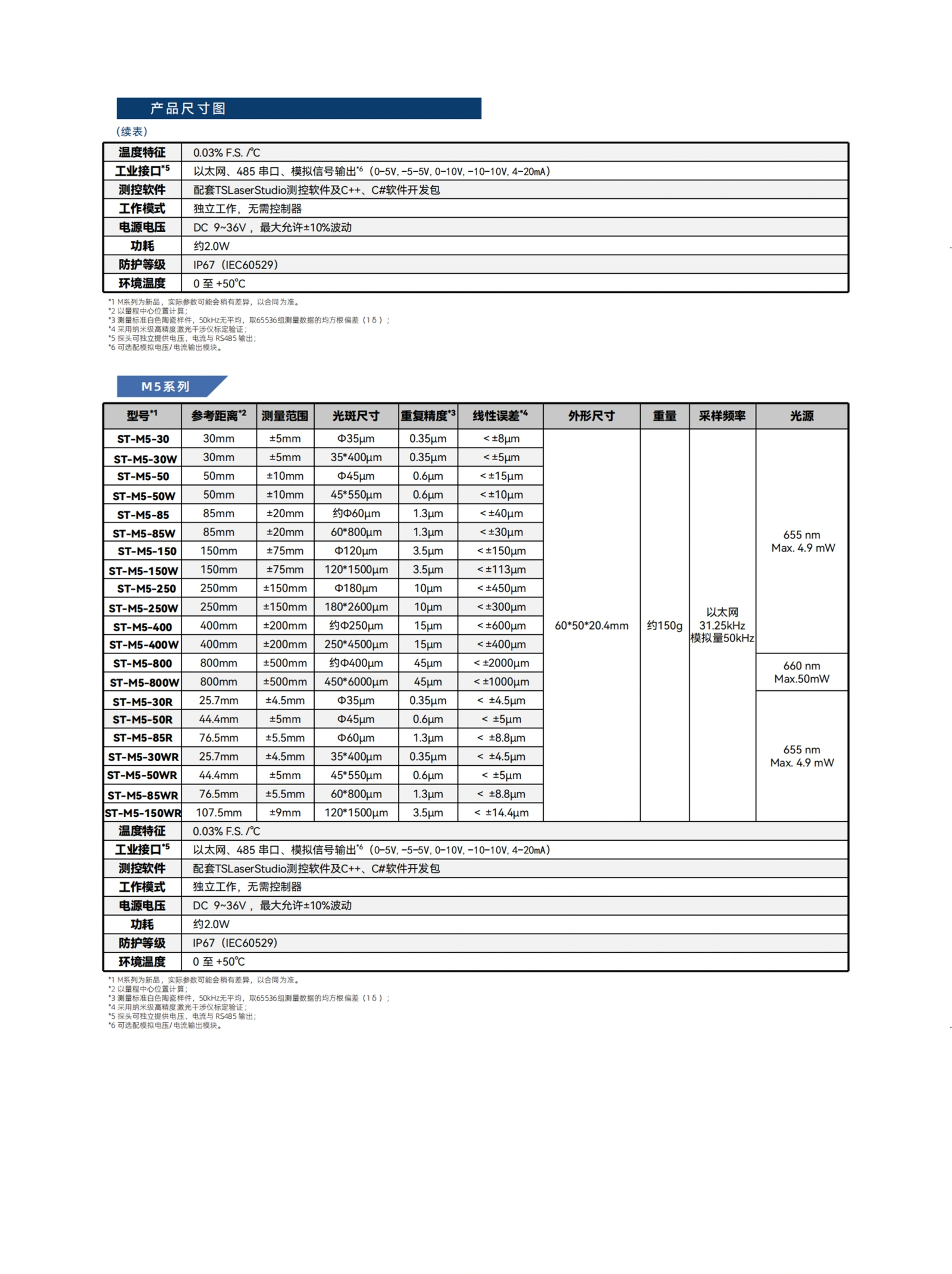

ST-M5系列激光位移传感器参数
| 型号 | 参考距离 | 测量范围 | 重复精度 | 线性误差 | 采样频率 |
|---|---|---|---|---|---|
| ST-M5-30 | 30 mm | ±5 mm | 0.35 μm | ＜±8 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-30W | 30 mm | ±5 mm | 0.35 μm | ＜±5 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-50 | 50 mm | ±10 mm | 0.6 μm | ＜±15 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-50W | 50 mm | ±10 mm | 0.6 μm | ＜±10 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-85 | 85 mm | ±20 mm | 1.3 μm | ＜±40 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-85W | 85 mm | ±20 mm | 1.3 μm | ＜±30 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-150 | 150 mm | ±75 mm | 3.5 μm | ＜±150 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-150W | 150 mm | ±75 mm | 3.5 μm | ＜±113 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-250 | 250 mm | ±150 mm | 10 μm | ＜±450 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-250W | 250 mm | ±150 mm | 10 μm | ＜±300 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-400 | 400 mm | ±200 mm | 15 μm | ＜±600 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-400W | 400 mm | ±200 mm | 15 μm | ＜±400 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-800 | 800 mm | ±500 mm | 45 μm | ＜±2000 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-800W | 800 mm | ±500 mm | 45 μm | ＜±1000 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-30R | 25.7 mm | ±4.5 mm | 0.35 μm | ＜±4.5 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-50R | 46.9 mm | ±5 mm | 0.6 μm | ＜±5 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-85R | 76.5 mm | ±5.5 mm | 1.3 μm | ＜±8.8 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-30WR | 25.7 mm | ±4.5 mm | 0.35 μm | ＜±4.5 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-50WR | 46.4 mm | ±5 mm | 0.6 μm | ＜±5 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-85WR | 76.5 mm | ±5.5 mm | 1.3 μm | ＜±8.8 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-150WR | 107.5 mm | ±9 mm | 3.5 μm | ＜±14.4 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
参数说明
ST-M2系列采样频率为5 kHz，适用于常规高精度位移、尺寸、高度差、厚度和段差检测；ST-M3系列采样频率为10 kHz，适用于节拍更快的在线检测场景；ST-M5系列支持以太网31.25 kHz和模拟量50 kHz高速输出，适用于振动、跳动、快速位移监测及设备闭环控制等高速测量应用。实际选型时，应结合参考距离、测量范围、重复精度、线性误差、采样频率、被测物表面状态和输出方式综合判断。
选型表
完整选型文字版
ST-M2系列激光位移传感器参数
| 型号 | 参考距离 | 测量范围 | 重复精度 | 线性误差 | 采样频率 |
|---|---|---|---|---|---|
| ST-M2-30 | 30 mm | ±5 mm | 0.25 μm | ＜±8 μm | 5 kHz |
| ST-M2-30W | 30 mm | ±5 mm | 0.25 μm | ＜±5 μm | 5 kHz |
| ST-M2-50 | 50 mm | ±10 mm | 0.4 μm | ＜±15 μm | 5 kHz |
| ST-M2-50W | 50 mm | ±10 mm | 0.4 μm | ＜±10 μm | 5 kHz |
| ST-M2-85 | 85 mm | ±20 mm | 0.8 μm | ＜±40 μm | 5 kHz |
| ST-M2-85W | 85 mm | ±20 mm | 0.8 μm | ＜±30 μm | 5 kHz |
| ST-M2-150 | 150 mm | ±75 mm | 2 μm | ＜±150 μm | 5 kHz |
| ST-M2-150W | 150 mm | ±75 mm | 2 μm | ＜±113 μm | 5 kHz |
| ST-M2-250 | 250 mm | ±150 mm | 10 μm | ＜±450 μm | 5 kHz |
| ST-M2-250W | 250 mm | ±150 mm | 10 μm | ＜±300 μm | 5 kHz |
| ST-M2-400 | 400 mm | ±200 mm | 15 μm | ＜±600 μm | 5 kHz |
| ST-M2-400W | 400 mm | ±200 mm | 15 μm | ＜±400 μm | 5 kHz |
| ST-M2-800 | 800 mm | ±500 mm | 45 μm | ＜±2000 μm | 5 kHz |
| ST-M2-800W | 800 mm | ±500 mm | 45 μm | ＜±1000 μm | 5 kHz |
| ST-M2-30R | 25.7 mm | ±5 mm | 0.25 μm | ＜±5 μm | 5 kHz |
| ST-M2-50R | 46.4 mm | ±6 mm | 0.4 μm | ＜±6 μm | 5 kHz |
| ST-M2-85R | 85 mm | ±10 mm | 0.8 μm | ＜±10 μm | 5 kHz |
| ST-M2-30WR | 25.7 mm | ±5 mm | 0.25 μm | ＜±5 μm | 5 kHz |
| ST-M2-50WR | 46.4 mm | ±6 mm | 0.4 μm | ＜±6 μm | 5 kHz |
| ST-M2-85WR | 85 mm | ±10 mm | 0.8 μm | ＜±10 μm | 5 kHz |
| ST-M2-150WR | 107.5 mm | ±10.5 mm | 2 μm | ＜±16.8 μm | 5 kHz |
ST-M3系列激光位移传感器参数
| 型号 | 参考距离 | 测量范围 | 重复精度 | 线性误差 | 采样频率 |
|---|---|---|---|---|---|
| ST-M3-30 | 30 mm | ±5 mm | 0.25 μm | ＜±8 μm | 10 kHz |
| ST-M3-30U | 30 mm | ±5 mm | 0.25 μm | ＜±5 μm | 10 kHz |
| ST-M3-50 | 50 mm | ±10 mm | 0.4 μm | ＜±15 μm | 10 kHz |
| ST-M3-50U | 50 mm | ±10 mm | 0.4 μm | ＜±10 μm | 10 kHz |
| ST-M3-85 | 85 mm | ±20 mm | 0.8 μm | ＜±40 μm | 10 kHz |
| ST-M3-85U | 85 mm | ±20 mm | 0.8 μm | ＜±30 μm | 10 kHz |
| ST-M3-150 | 150 mm | ±75 mm | 2 μm | ＜±150 μm | 10 kHz |
| ST-M3-150U | 150 mm | ±75 mm | 2 μm | ＜±113 μm | 10 kHz |
| ST-M3-250 | 250 mm | ±150 mm | 10 μm | ＜±450 μm | 10 kHz |
| ST-M3-250W | 250 mm | ±150 mm | 10 μm | ＜±300 μm | 10 kHz |
| ST-M3-400 | 400 mm | ±200 mm | 15 μm | ＜±600 μm | 10 kHz |
| ST-M3-400W | 400 mm | ±200 mm | 15 μm | ＜±400 μm | 10 kHz |
| ST-M3-800 | 800 mm | ±500 mm | 45 μm | ＜±2000 μm | 10 kHz |
| ST-M3-800W | 800 mm | ±500 mm | 45 μm | ＜±1000 μm | 10 kHz |
| ST-M3-30R | 25.7 mm | ±4.5 mm | 0.25 μm | ＜±7.2 μm | 10 kHz |
| ST-M3-30UR | 25.7 mm | ±4.5 mm | 0.25 μm | ＜±4.5 μm | 10 kHz |
| ST-M3-50R | 46.9 mm | ±4.5 mm | 0.4 μm | ＜±7.2 μm | 10 kHz |
| ST-M3-85UR | 77.5 mm | ±8 mm | 0.8 μm | ＜±12.8 μm | 10 kHz |
ST-M5系列激光位移传感器参数
| 型号 | 参考距离 | 测量范围 | 重复精度 | 线性误差 | 采样频率 |
|---|---|---|---|---|---|
| ST-M5-30 | 30 mm | ±5 mm | 0.35 μm | ＜±8 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-30W | 30 mm | ±5 mm | 0.35 μm | ＜±5 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-50 | 50 mm | ±10 mm | 0.6 μm | ＜±15 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-50W | 50 mm | ±10 mm | 0.6 μm | ＜±10 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-85 | 85 mm | ±20 mm | 1.3 μm | ＜±40 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-85W | 85 mm | ±20 mm | 1.3 μm | ＜±30 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-150 | 150 mm | ±75 mm | 3.5 μm | ＜±150 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-150W | 150 mm | ±75 mm | 3.5 μm | ＜±113 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-250 | 250 mm | ±150 mm | 10 μm | ＜±450 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-250W | 250 mm | ±150 mm | 10 μm | ＜±300 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-400 | 400 mm | ±200 mm | 15 μm | ＜±600 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-400W | 400 mm | ±200 mm | 15 μm | ＜±400 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-800 | 800 mm | ±500 mm | 45 μm | ＜±2000 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-800W | 800 mm | ±500 mm | 45 μm | ＜±1000 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-30R | 25.7 mm | ±4.5 mm | 0.35 μm | ＜±4.5 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-50R | 46.9 mm | ±5 mm | 0.6 μm | ＜±5 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-85R | 76.5 mm | ±5.5 mm | 1.3 μm | ＜±8.8 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-30WR | 25.7 mm | ±4.5 mm | 0.35 μm | ＜±4.5 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-50WR | 46.4 mm | ±5 mm | 0.6 μm | ＜±5 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-85WR | 76.5 mm | ±5.5 mm | 1.3 μm | ＜±8.8 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
| ST-M5-150WR | 107.5 mm | ±9 mm | 3.5 μm | ＜±14.4 μm | 以太网 31.25 kHz / 模拟量 50 kHz |
参数说明
ST-M2系列采样频率为5 kHz，适用于常规高精度位移、尺寸、高度差、厚度和段差检测；ST-M3系列采样频率为10 kHz，适用于节拍更快的在线检测场景；ST-M5系列支持以太网31.25 kHz和模拟量50 kHz高速输出，适用于振动、跳动、快速位移监测及设备闭环控制等高速测量应用。实际选型时，应结合参考距离、测量范围、重复精度、线性误差、采样频率、被测物表面状态和输出方式综合判断。
